CAD线宽设置与显示（优化绘图质量的关键技巧）

在CAD绘图软件中，线宽的设置对于绘图质量起着至关重要的作用。正确设置和显示线宽能够使绘图结果更加清晰、准确，并且在打印或展示时更具可读性。本文将介绍CAD线宽设置的基本原理和技巧，帮助读者优化绘图质量，提高工作效率。

文章目录：

1.理解CAD线宽的概念及作用

我们需要了解CAD线宽的含义。CAD线宽是指在绘制过程中用来显示和打印线条的粗细程度。不同线宽可以用来表示不同的物体或特定的绘图要素，如轮廓线、边界线等。正确设置线宽能够使绘图更具层次感和立体感，使物体之间的关系更加清晰可辨。

2.CAD线宽设置的基本原理

CAD线宽的设置是通过图层属性来实现的。每个图层都可以分配一个特定的线宽值，通过在属性管理器中进行设置。一般来说，我们可以根据绘图要素的重要性和显示要求来选择合适的线宽。较粗的线宽常用于突出显示或强调某些元素，而较细的线宽则适用于细节表达和细微变化。

3.选择合适的线宽数值

在CAD软件中，线宽的数值一般以毫米或英寸为单位。通常，较细的线宽数值为0.05mm或0.002英寸，而较粗的线宽数值可达到2.0mm或0.08英寸。在选择线宽数值时，需要考虑实际绘图尺寸和输出比例，以及绘图要素的重要性和可读性要求。一般来说，建议在正常尺寸的绘图中使用0.25mm或0.01英寸的线宽。

4.调整线宽在视口中的显示效果

在CAD软件中，可以通过调整视口显示效果来更好地展示线宽。在视口中，可以通过设置“视口对象属性”来显示真实线宽或者使用“视口线宽比例”功能进行调整。通过适当设置线宽比例，可以在不同缩放比例下保持线条的一致性和可读性。

5.考虑打印输出的效果

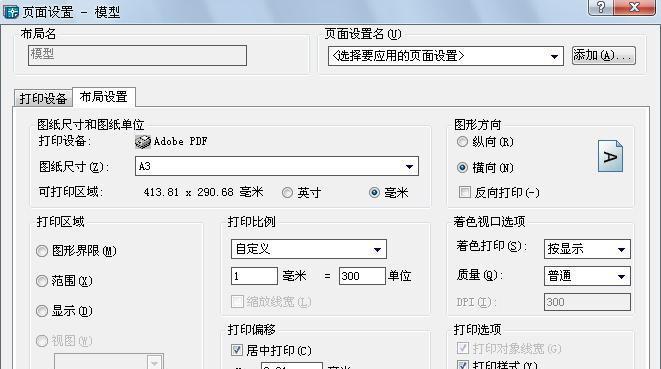

绘图的最终目的是进行打印输出或展示。在设置CAD线宽时，需要充分考虑打印输出的效果。一般来说，打印输出时，应根据打印设备的分辨率和纸张大小来选择合适的线宽数值。较粗的线宽适用于大尺寸纸张，而较细的线宽则适用于小尺寸纸张，以保证绘图在打印输出时具有良好的可读性。

6.使用不同线宽突出显示物体特征

在CAD绘图中，可以利用不同的线宽来突出显示物体的特征或属性。例如，在建筑平面图中，可以使用较粗的线宽表示墙体轮廓，而使用较细的线宽表示门窗等细节。这样可以使绘图更加清晰、易读，并减少混淆和误解。

7.灵活运用虚线和点线

虚线和点线在CAD绘图中经常被用于标注和细节表达。通过设置不同线宽的虚线或点线样式，可以有效地强调和区分不同要素。如使用较细的虚线来表示尺寸标注线，而使用较粗的实线来表示物体轮廓，以实现绘图的规范和清晰度。

8.注意线宽设置与图层管理的关系

CAD线宽的设置与图层管理密切相关。在绘图过程中，合理规划图层结构和属性可以使线宽设置更加高效和准确。通过对图层进行分类、分组和命名，可以方便地对不同要素的线宽进行统一设置和修改。

9.充分利用CAD软件的线宽调整工具

CAD软件提供了丰富的线宽调整工具，可以帮助用户更加灵活地设置和修改线宽。例如，通过线宽表、属性管理器等工具，可以直观地显示和编辑线宽数值。合理利用这些工具可以提高工作效率，减少错误。

10.优化线宽设置与绘图效果

优化线宽设置是提高绘图质量的关键一步。在进行绘图前，应根据绘图需求和要素的特点，对线宽进行合理规划和设置。合理设置线宽可以使绘图更加准确、清晰，并提高绘图质量和可读性。

11.避免过度使用线宽设置

在进行线宽设置时，我们需要注意避免过度使用线宽。过度使用线宽会导致绘图混乱、难以阅读，并增加打印输出和显示的负担。应根据实际需要合理使用线宽，尽量保持绘图简洁、清晰。

12.线宽设置的实践案例分析

通过实践案例分析，我们可以更好地理解CAD线宽设置的重要性和应用技巧。例如，在建筑设计中，不同线宽的设置可以使平面图、立面图等展示效果更加逼真，同时凸显出建筑元素的层次和特点。

13.线宽设置的注意事项和常见问题

在实际操作中，我们还需要注意一些常见问题和注意事项。例如，当绘图中存在重叠线段时，线宽设置会对显示效果产生影响；同时，在使用打印机打印时，线宽设置也需要特别注意与打印设备的兼容性。

14.CAD线宽设置的进一步学习和提高

线宽设置是CAD绘图中的基础技能，但也是一个不断学习和提高的过程。除了掌握基本的线宽设置技巧外，我们还可以通过学习CAD软件的高级功能和插件来深入了解和应用线宽设置，提高绘图效率和质量。

15.

CAD线宽的正确设置对于绘图质量至关重要。通过合理设置线宽，可以使绘图更具层次感和立体感，清晰地表达物体之间的关系。在进行线宽设置时，需要充分考虑绘图需求和要素的特点，并根据打印输出的要求进行调整。同时，合理利用CAD软件提供的线宽调整工具和图层管理功能，可以提高工作效率和准确性。通过不断学习和实践，我们可以进一步提高线宽设置的技巧和水平，从而优化绘图质量，提升工作效率。
